Penyajian Data Dalam Bentuk Diagram

 Penyajian Data Dalam Bentuk Diagram



    Diagram Tujuan dari menyajikan data statistik dalam bentuk diagram adalah untuk memudahkan dalam memberikan informasi secara visual. Terdapat bermacammacam bentuk diagram, yaitu diagram lambang, diagram batang, dan diagram lingkaran.

Yuk simak pemaparan materi disamping ini, klik disini https://youtu.be/Yz3EeZAtpuo

1. Diagram Lambang

Diagram lambang digunakan untuk menyajikan data statistik dalam bentuk gambar-gambar dengan ukuran tertentu yang menunjukkan jumlah masing-masing data. Misalkan kita meminta siswa untuk mendata banyak buku yang terdapat di perpustakaan sekolah, data yang diperoleh siswa dirangkum pada tabel 13 berikut.

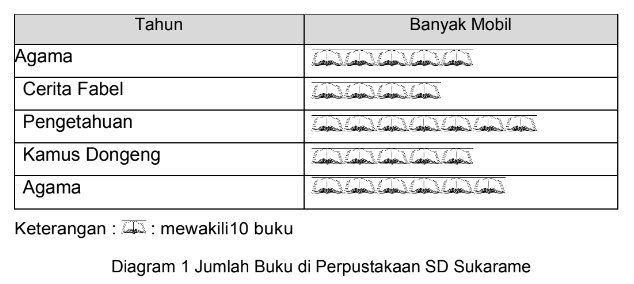

Data dari tabel tersebut dapat kita ubah dalam diagram lambang menjadi seperti berikut ini.

2. Diagram Batang

Diagram batang dapat digunakan untuk membandingkan banyak suatu datadengan data yang lain. Misalkan guru dan siswa mendata banyak siswa yangada di SD Sukamaju Semester Ganjil Tahun 2019/2020, data yang diperoleh guru dan siswa dirangkum pada Tabel 14.

Dari Tabel 14 selanjutnya akan disusun dalam diagram batang seperti berikut ini.

 Penyajian diagram batang, selain tampak pada Diagram 2 juga dapat menyajikan dua atau lebih data untuk menyatakan nilai dalam satu waktu tertentu. Perhatikan contoh Tabel 15 berikut ini.

 Diagram batang dari Tabel 15 tersebut sebagai berikut.



3. Diagram Lingkaran

Diagram lingkaran merupakan sebuah penyajian data dalam bentuk lingkaran didasarkan pada pembagian sebuah lingkaran dalam beberapa bagian sesuai dengan jenis data yang akan disajikan.

Contoh:



Berdasarkan Tabel 14 tersebut dapat dibuat diagram lingkaran sebagai berikut.

Diagram lingkaran banyak siswa laki-laki. Sebelum menggambar diagram batang banyak siswa laki- laki, maka kita akan menentukan dulu besar daerah dari masing-masing kelas.

Coba Anda cari untuk kelas yang lain!

Setelah mendapat besar bagian setiap kelas, maka diagram lingkarannya adalah sebagai berikut!

 Selanjutnya, coba Anda buat diagram lingkaran untuk menyatakan banyak siswa perempuan SD Sukamaju semester ganjil tahun 2019/2020 dan diagram lingkaran untuk menyatakan banyak siswa keseluruhan SD Sukamaju semester ganjil tahun ajaran 2019/2020. Coba Anda lihat dan cocokkan hasil yang Anda buat dengan diagram berikut ini.
